六西格玛设计咨询公司分析什么是公差设计
任何零部件都不可能做到绝对的准确，它有一个允许变动的范围。这个范围就叫公差。一个系统是由若干个零部件构成的。有6Sigma能力的零部件是否就有6Sigma的系统？
一、零部件规格（PSPEC)
零部件规格是零部件的规格范围。例如某轴的尺寸是5土0.5mm。那么该轴的规格范围是4.5～5.5mm，其部件公差是0.5mmo例如某电网的规格是220土lOV，那么该电网的电压规格范围是210～230V，其电网的公差是l0V。
上规格：USL= T ＋正公差下规格：LSL=T ＋负公差
T＝规格值
在特殊情况下T有时可用U代替，因此有USL = U ＋正公差
LSL= U ＋负公差
二、系统规格

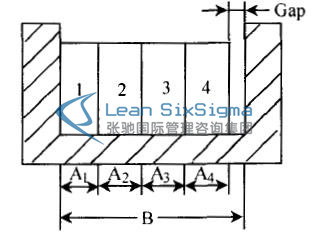

系统是由部件构成的。系统的规格是否是部件规格的累加呢？不一定。 根据系统结构的不同而不同。例如电子产品的规格就不是由每一个部件（元件）的规格构成的。不同的系统有不同的规格，是由其本身的特征功能决定的。那么，对下图这样的装配系统，系统的规格又如何确定呢？

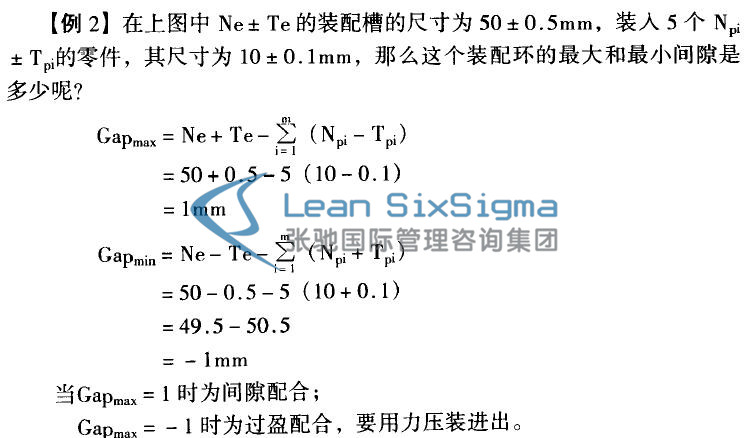

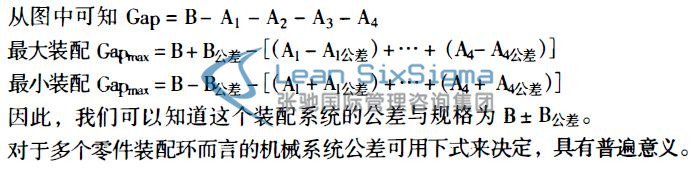

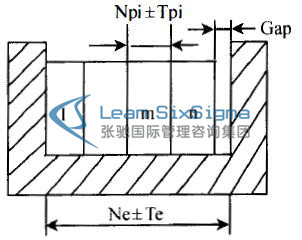

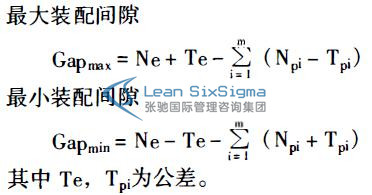

其实Gap就是装配系统的公差，为0±1mm，是衡量这个系统的装配过程的物理量。反之我们可进行零部件的设计。所以要先进行系统设计然后进行零部件设计。
任何零部件都不可能做到绝对的准确，它有一个允许变动的范围。这个范围就叫公差。一个系统是由若干个零部件构成的。有6Sigma能力的零部件是否就有6Sigma的系统？
一、零部件规格（PSPEC)
零部件规格是零部件的规格范围。例如某轴的尺寸是5土0.5mm。那么该轴的规格范围是4.5～5.5mm，其部件公差是0.5mmo例如某电网的规格是220土lOV，那么该电网的电压规格范围是210～230V，其电网的公差是l0V。
上规格：USL= T ＋正公差下规格：LSL=T ＋负公差
T＝规格值
在特殊情况下T有时可用U代替，因此有USL = U ＋正公差
LSL= U ＋负公差
二、系统规格
系统是由部件构成的。系统的规格是否是部件规格的累加呢？不一定。 根据系统结构的不同而不同。例如电子产品的规格就不是由每一个部件（元件）的规格构成的。不同的系统有不同的规格，是由其本身的特征功能决定的。那么，对下图这样的装配系统，系统的规格又如何确定呢？
其实Gap就是装配系统的公差，为0±1mm，是衡量这个系统的装配过程的物理量。反之我们可进行零部件的设计。所以要先进行系统设计然后进行零部件设计。
